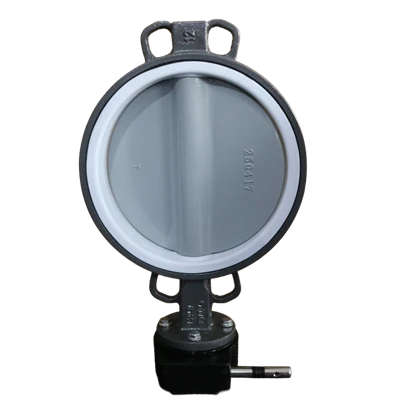

API 609 augstas veiktspējas dubultais ekscentriskais droseļvārsts ir ceturtdaļas{1}}pagrieziena rūpnieciskais vārsts, kas paredzēts cauruļvada kritiskai izolācijai un plūsmas kontrolei. Ar dubulto-nobīdes vārpstu un disku izvietojumu, disks paceļas no sēdekļa uzreiz pēc pagriešanas. Šis dizains samazina sēdekļa saskari gājiena laikā, krasi samazinot berzi, nodilumu un darba griezes momentu.
Tehniskās specifikācijas
|
Parametrs |
Specifikācija / atlases opcijas |
|
Vārsta tips |
Augstas veiktspējas dubultais ekscentriskais tauriņvārsts |
|
Dizaina standarts |
API 609 |
|
Nominālo izmēru diapazons |
DN50 līdz DN1200 (2 collas līdz 48 collas) |
|
Spiediena klases |
ASME 150. klase, 300. klase, 600. klase (PN10–PN100) |
|
Ķermeņa konfigurācijas |
Vafele, izciļņa, dubultā atloka |
|
Korpusa materiāli |
Oglekļa tērauds (WCB/A216), nerūsējošais tērauds (CF8/CF8M), kaļamais čuguns, dupleksais nerūsējošais tērauds |
|
Disku materiāli |
Nerūsējošais tērauds (304/316), dupleksais nerūsējošais tērauds, niķeļa sakausējumi |
|
Vārpstas materiāli |
17-4PH, 316 nerūsējošais tērauds, Inconel |
|
Sēdekļa opcijas |
PTFE, R-PTFE, metāls-līdz-metāls, ugunsdrošības-sēdekļi |
|
Iedarbināšanas opcijas |
Manuālā svira, pārnesumkārba, pneimatiskais izpildmehānisms, elektriskais izpildmehānisms |
|
Testēšana un pārbaude |
API 598 / ISO 5208 Korpusa un sēdekļa noplūdes pārbaude |
Galvenās veiktspējas priekšrocības
Zemāks darba griezes moments:Samazina mehānisko slodzi un nodrošina mazāku,{0}}ekonomisku izpildmehānisma izmēru.
Pagarināts sēdekļu kalpošanas laiks:Novērš nepārtrauktu berzi, saglabājot mīksto un metāla sēdekļu integritāti, veicot lielas darbības.
Izturīgs vārsta korpuss:Augstas-integritātes lējumi absorbē cauruļvadu spriegumus un termisko izplešanos.
Augsta{0}}stiprība:Izstrādāts tā, lai izturētu maksimālo diferenciālo spiedienu bez novirzes.
Zemas-izplūdes emisijas iepakojums:Vairāku-slāņu kātu iesaiņojuma iespējas atbilst stingriem vides atbilstības noteikumiem.
Rūpnieciskie pielietojumi
Nafta un gāze:Vidēja un pakārtota procesa izolācija zem{0}}augsta spiediena parametriem.
Naftas ķīmiskā apstrāde:Droša apiešanās ar gaistošiem organiskajiem savienojumiem (GOS), ogļūdeņražu attīrīšanu un kodīgiem šķidrumiem.
Enerģijas ražošana un komunālie pakalpojumi:Galvenās tvaika izolācijas, dzesēšanas ūdens sistēmas un dūmgāzu iekārtas.
Ķīmiskā apstrāde:Ļoti pielāgojami apdares materiāli, kas piemēroti agresīvām ķīmiskajām līnijām.
Ūdens un notekūdeņi:Lielas -plūsmas komunālie un rūpnieciskie ūdens attīrīšanas cauruļvadi.
Kvalitātes kontroles un pārbaudes atskaites punkti
Materiāla pārbaude:Pozitīva materiāla identifikācija (PMI / spektrometra tests) visiem lējumiem un kalumiem pirms ražošanas.
Precīza apstrāde:CNC apstrāde, lai saglabātu stingras pielaides kritiskajām blīvējuma virsmām un vārpstas izmēriem.
Spiediena pārbaude:100% rūpnīcas hidrostatiskā apvalka pārbaude un sēdekļa noplūdes pārbaude saskaņā ar API 598.
Projekta dokumentācija:Visaptveroši izsekojamības ieraksti, kas nodrošināti pirms nosūtīšanas.
Dokumentācijas un sertifikācijas iespējas
Lai racionalizētu inženiertehnisko pārbaudi un projekta atbilstību, var nodrošināt šādu dokumentāciju:
Vispārējā izkārtojuma (GA) rasējumi (2D DWG / 3D STEP)
Sertificēti materiālu pārbaudes ziņojumi (CMTR) atbilstoši EN 10204 3.1
Rūpnīcas pieņemšanas pārbaudes (FAT) un spiediena pārbaudes sertifikāti
Atbilstības sertifikāts (CoC) un ekspluatācijas un apkopes (O&M) rokasgrāmatas
FAQ
J: Kas ir dubultais ekscentriskais droseļvārsts?
A: Dubultā ekscentriskā (vai dubultā nobīdes) droseļvārsta vārpsta ir nobīdīta gan no vārsta ligzdas centra, gan no caurules centra. Šī nobīde ļauj diskam atslēgties uzreiz pēc atvēršanas, novēršot nepārtrauktu berzi.
J: Kādi standarti regulē API 609 augstas veiktspējas droseļvārstu?
A: API 609 aptver galvenos dizaina parametrus, tostarp spiediena-temperatūras vērtējumus, sejas-pret-izmērus, korpusa konfigurācijas un pieļaujamos materiālus. Spiediena pārbaude tiek veikta saskaņā ar API 598 vai ISO 5208 standartiem.
J: Kā izvēlēties starp mīkstajiem un metāla sēdekļiem?
A: Mīkstie sēdekļi (piemēram, PTFE vai R-PTFE) nodrošina burbulis-necaurlaidīgu (nulles-noplūdes) izslēgšanu darba temperatūrā līdz 180°C - 200°C. No metāla-līdz -metālam vai ugunsdrošības tvaiks vai abrazīvs materiāls.
J: Vai šo vārstu var piegādāt ar automatizētiem izpildmehānismiem?
A: Jā. Vārstus var aprīkot ar tiešās-montāžas pneimatiskajiem (divkāršās-darbības vai atsperes-atgriezes) vai elektriskiem izpildmehānismiem, kas konfigurēti ar gala slēdžiem, solenoīda vārstiem un pozicionieriem, pamatojoties uz jūsu vietnes vadības prasībām.
J: Kāda tehniskā informācija ir nepieciešama, lai pieprasītu piedāvājumu (RFQ)?
A: Lūdzu, norādiet nominālo izmēru (DN/NPS), spiediena klasi, darba vidi, projektēto spiedienu, darba temperatūru, gala savienojuma veidu (vafele/izciļņa/atloka), sēdekļa materiāla izvēli un iedarbināšanas prasības.
