Augstspiediena vārsts
Augstspiediena aizbīdņu vārsts ir rūpniecisks izolācijas vārsts, kas paredzēts, lai slēgtu plūsmu augstspiediena cauruļvadu sistēmās. Vārti pārvietojas vertikāli attiecībā pret plūsmas ceļu un darbojas pilnībā atvērtā vai pilnībā aizvērtā stāvoklī.
Kad vārti ir pilnībā atvērti, tie tiek noņemti no plūsmas kanāla, nodrošinot minimālu spiediena kritumu un zemu plūsmas pretestību. Šis vārsts ir paredzēts tikai izolācijas pakalpojumam, un tas nav ieteicams nepārtrauktai droselei.
-
![Augstspiediena naftas ķīmijas izolācijas vārsts]()
Augstspiediena naftas ķīmijas izolācijas vārstsAugstspiediena naftas ķīmijas izolācijas aizbīdnis ir paredzēts pozitīvai divvirzienu līniju izolācijai naftas pārstrādes, naftas ķīmijas pārstrādes, ķīmiskās ražošanas, kā arī naftas un gāzes -
![Augstspiediena tvaika vārsts]()
Augstspiediena tvaika vārstsParedzēts nulles-noplūžu izolācijai kritiskās augstas-temperatūras, augsta-spiediena tvaika sistēmās spēkstacijās, rafinēšanas rūpnīcās un ķīmiskās apstrādes iekārtās. Mūsu tvaika aizbīdņu vārsti, -
![Kalta tērauda augstspiediena vārsts]()
Kalta tērauda augstspiediena vārstsKalti tērauda augstspiediena aizbīdņi nodrošina pozitīvu izolāciju prasīgās rūpnieciskās cauruļvadu sistēmās. Vārti pārvietojas perpendikulāri procesa plūsmai, nodrošinot uzticamu slēgšanu, kad tas -

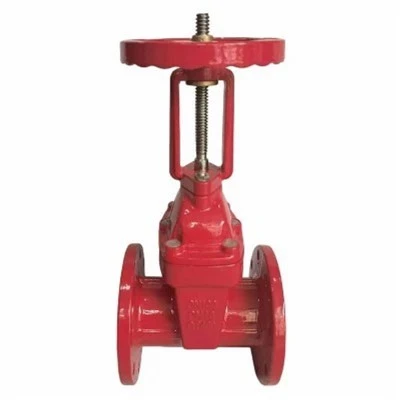

![2500. klases lieljaudas spiediena blīvējuma vārsts]()
2500. klases lieljaudas spiediena blīvējuma vārsts2500. klases lieljaudas spiediena blīvējuma aizbīdņa vārsts ir izstrādāts augsta-spiediena, paaugstinātas{2}}temperatūras izolācijas pakalpojumam, kur spiediena-robežas integritāte un nulles-noplūdes -
![1500. klases augstspiediena lietie tērauda vārtu vārsts]()
1500. klases augstspiediena lietie tērauda vārtu vārstsAugstspiediena lietie tērauda aizbīdņi, kas paredzēti izolācijas pakalpojumam naftas un gāzes, rafinēšanas, naftas ķīmijas, elektroenerģijas ražošanas un rūpniecisko procesu cauruļvadu sistēmās. Šis -
![900. klases augstspiediena blīvējuma vārsts]()
900. klases augstspiediena blīvējuma vārstsAugstspiediena{0}}enerģijas ražošanas un naftas ķīmijas sistēmās skrūvju{1}}pārsega savienojumi bieži cieš no skrūvju atslābuma un termiskā stresa noguruma. 900. klases spiediena-spiediena vārsts to
Galvenās iezīmes
Augsta spiediena{0}}izolācija:
Nodrošina uzticamu nulles-noplūdes vai zemas-noplūdes-slēgšanu prasīgos cauruļvadu lietojumos.
01
Pilns-urbuma plūsmas dizains:
Nodrošina netraucētu plūsmu un minimālu spiediena kritumu, kad tas ir pilnībā atvērts.
02
Koroziju un nodilumu izturīgi materiāli:
Piedāvā oglekļa tēraudu, nerūsējošā tērauda un leģēto tēraudu veidā, kas pielāgoti šķidruma īpašībām.
03
Elastīgas konfigurācijas:
Pieejams augošā kāta (OS&Y) un ne{0}}augošā kāta versijā; Metāls-Sēdošs (ar cietu{2}stellite) vai mīksts-sēdošs dizains.
04
Pilnīga kvalitātes nodrošināšanas izsekojamība:
Katram pasūtījumam tiek piegādāti materiālu pārbaudes ziņojumi (MTR atbilstoši EN 10204 3.1) un spiediena pārbaudes sertifikāti.
05
Tehniskās specifikācijas
|
Parametrs |
Specifikācija un atbilstība standartam |
|
Vārsta tips |
Augstspiediena vārsts |
|
Dizaina standarti |
API 600, API 6D, ASME B16.34, ISO 10423 (API 6A) |
|
Primārā funkcija |
Cauruļvada izolācija (ieslēgts/izslēgts pakalpojums) |
|
Nominālais izmērs |
DN15 - DN1200 (NPS 1/2" - 48") |
|
Spiediena klase |
Class 150 - Class 2500 (PN16 - PN420) |
|
Korpusa Materiāls |
WCB, LCB, CF8, CF8M, CF3M, WC6, WC9, dupleksais nerūsējošais tērauds |
|
Apdares materiāls |
API 600 1. līdz 18. apgriešana (piemēram, Stellite 6, F316, 13Cr) |
|
Blīvējuma virsma |
Metāls-līdz-metāls (ciets-ar Stellite pārklājumu) vai mīksts sēdeklis |
|
Kāta konfigurācija |
Augošs kāts (OS&Y) vai ne{0}}augošs kāts |
|
Motora pārsega savienojums |
Skrūvju pārsegs (BB) vai spiediena blīvējuma pārsegs (PSB) |
|
Beigt savienojumus |
Atloka (ASME B16.5/B16.47), sadurs-metināšana (ASME B16.25), ligzda-metināšana |
|
Darbības metode |
Rokas ritenis, konusveida zobrats, elektriskais izpildmehānisms, pneimatiskais pievads |
|
Darba temp. |
-196°C līdz +600°C (atkarībā no materiāla izvēles) |
|
Pārbaudes standarti |
API 598, ISO 5208, EN 12266-1 |
|
Sertifikācija |
EN 10204 3.1 MTR, ISO 9001, CE/PED, SIL (pēc pieprasījuma) |
Vārstu projektēšana un konstrukcija
Vārti un sēdeklis
Pilnībā atvērtā stāvoklī vārti ir pilnīgi brīvi no plūsmas ceļa. Slēgtā stāvoklī vārti un sēdeklis veido primāro blīvējumu. Augsta-spiediena, augstas-temperatūras vai erozijas materiālam tiek izmantots Stellite cietais-metāla pārklājums, lai uzlabotu nodilumizturību un eroziju.
Rising Stem (OS&Y)
Kāta vītnes ir novietotas ārpus vārsta korpusa, novēršot saskari ar procesa šķidrumiem un līnijas piesārņotājiem. Augošais kāts nodrošina tiešu vizuālu vārsta stāvokļa apstiprinājumu, lai gan tā darbībai ir nepieciešams vertikāls attālums.
Ne{0}}augošs kāts
Kāts paliek vārsta korpusa iekšpusē, saglabājot nemainīgu kopējo augstumu darbības laikā. Šis kompaktais nospiedums ir ideāli piemērots pazemes instalācijām, ārzonas platformām vai -ierobežotām vietām.
Lietojumprogrammas
Nafta un gāze:
Urbuma kolektori, apstrādes iekārtas un maģistrālo cauruļvadu izolācija (API 6D / API 6A).
Rafinēšana un naftas ķīmija:
Katalītiskā krekinga, hidroapstrādes un ogļūdeņražu procesa izolācija.
Enerģijas ražošana:
Galvenās tvaika līnijas, katlu padeves{0}}ūdens sistēmas un turbīnu izolācija.
Ķīmiskā apstrāde:
Kodīgu šķidrumu un šķīdinātāju apstrāde ar specializētiem sakausējuma korpusiem.
Materiāla pārbaude un PMI:Spektro-analīze un pozitīvo materiālu identifikācija (PMI) neapstrādātiem lējumiem un kalumiem atbilstoši EN 10204 3.1 standartiem.
Precīza apstrāde:Korpusu, kātu un vārtu CNC apstrāde līdz stingrām izmēru pielaidēm.
Pārklāšanas un blīvēšanas kontrole:Precīza vārtu un sēdekļu blīvējuma virsmu pārklāšana, lai nodrošinātu smalku virsmas apdari pirms montāžas.
Spiediena pārbaude:
Shell hidrostatiskais tests:Izpildīts ar 1,5x nominālo darba spiedienu.
Augsta-spiediena sēdekļa tests: veikts ar 1,1 reizi lielāku nominālo darba spiedienu.
Zema-spiediena gaisa sēdekļa pārbaude:Verificēts ar 80 PSI (0,6 MPa) uz API 598.
Galīgā kvalitātes nodrošināšana un dokumentācija:Izmēru, atloku apdares, krāsas biezuma pārbaude un gala dokumenta sastādīšana.
FAQ
Mēs esam labi-pazīstami kā viens no vadošajiem augstspiediena aizbīdņu vārstu ražotājiem un piegādātājiem Ķīnā. Lūdzu, nekautrējieties iegādāties augstas kvalitātes augstspiediena vārstu par konkurētspējīgu cenu no mūsu rūpnīcas. Lai iegūtu vairāk informācijas, sazinieties ar mums tūlīt.
